Verschil tussen de vloerverwarming matten

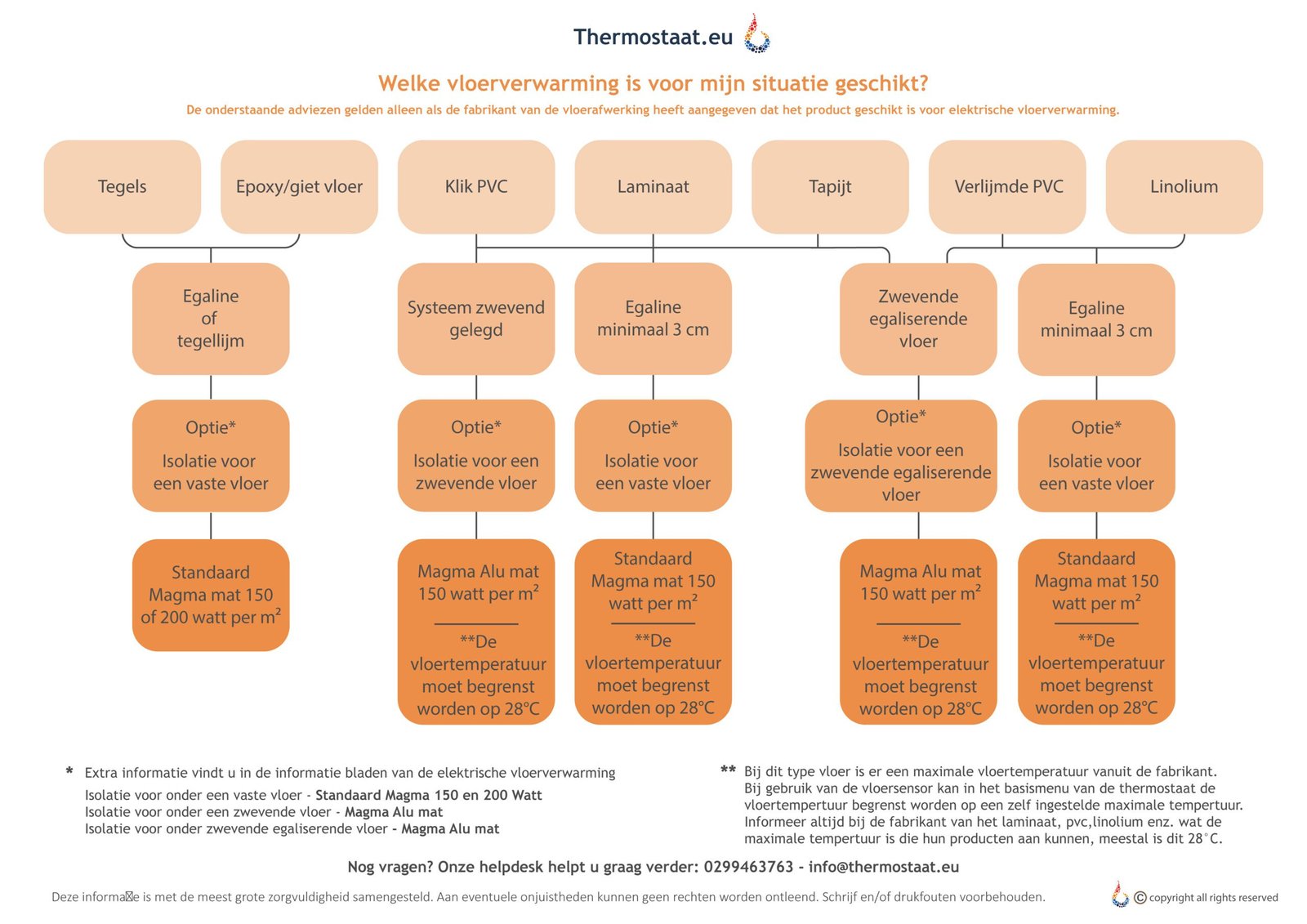

Welke vloerverwarming is voor mijn situatie geschikt?
Thermostaat.eu verkoopt verschillende type vloerverwarming: 150 Watt, 200 Watt en de aluminium mat 150 Watt. De Magma-mat 150 en 200 Watt zijn bedoeld voor onder tegels. De Magma AlU (aluminium) mat 150 Watt is bedoeld voor onder linoleum, vloerbedekkingen en laminaat en kan ook in bijvoorbeeld een caravan worden geplaatst. Alle Magma matten zijn 50 cm breed en worden aangegeven in m² (1 m² is dus 50 cm breed en 2 m lang, 1,5 m² is dus 50 cm breed en 3 meter lang, 2 m² is dus 50cm breed en 4 meter lang enz.)
of bekijk de onderstaande afbeelding
(bestand opent in een apart scherm bij aan klikken om te lezen, printen of te downloaden).

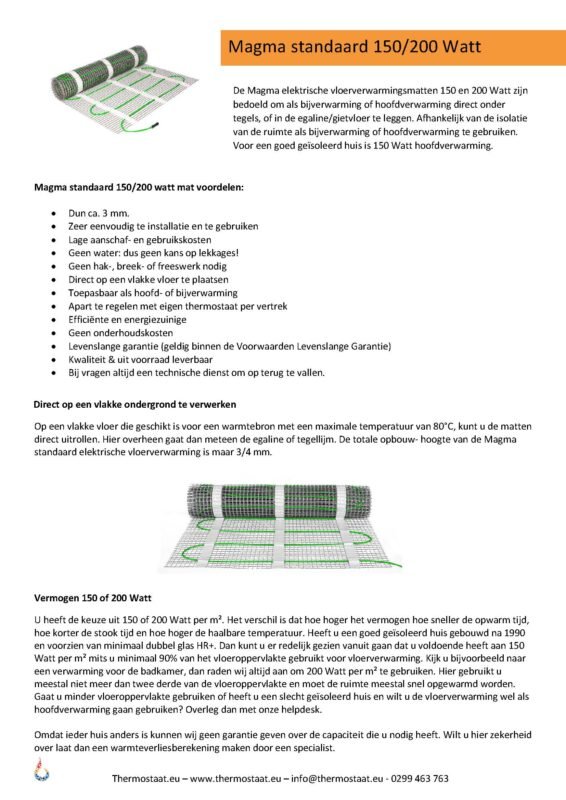

Informatie bladen Magma & Magma Alu
Klik op onderstaande afbeeldingen om het bestand te lezen, printen of te downloaden.
- zwevend systeem -
- vast systeem -

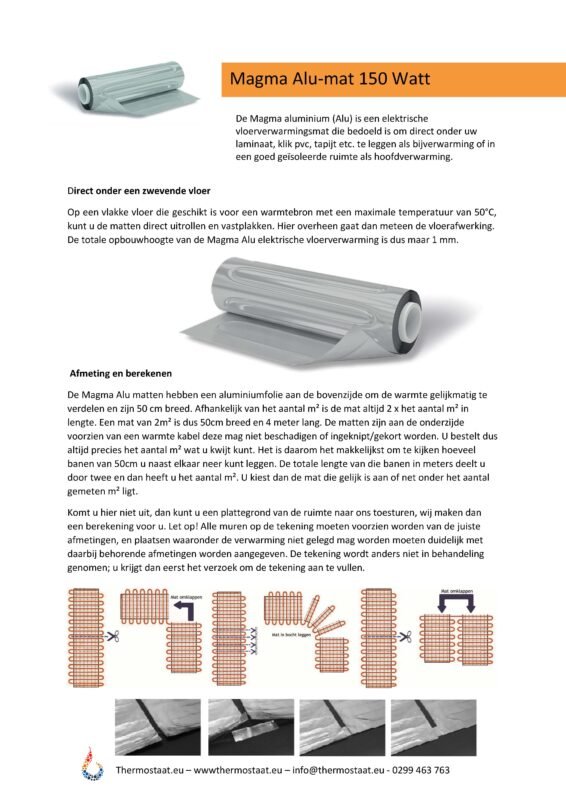

Informatieblad Magma Alu elektrische vloerverwarming mat 150 Watt per m²
Informatieblad Magma Alu elektrische vloerverwarming mat 150 Watt per m²
Bereken het benodigd vermogen
Uitleg hoeveel vermogen je nodig hebt volgt later, neem voor nu contact op met onze helpdesk voor meer informatie.
Verbruik elektrische vloerverwarming
Ohm waarde meten

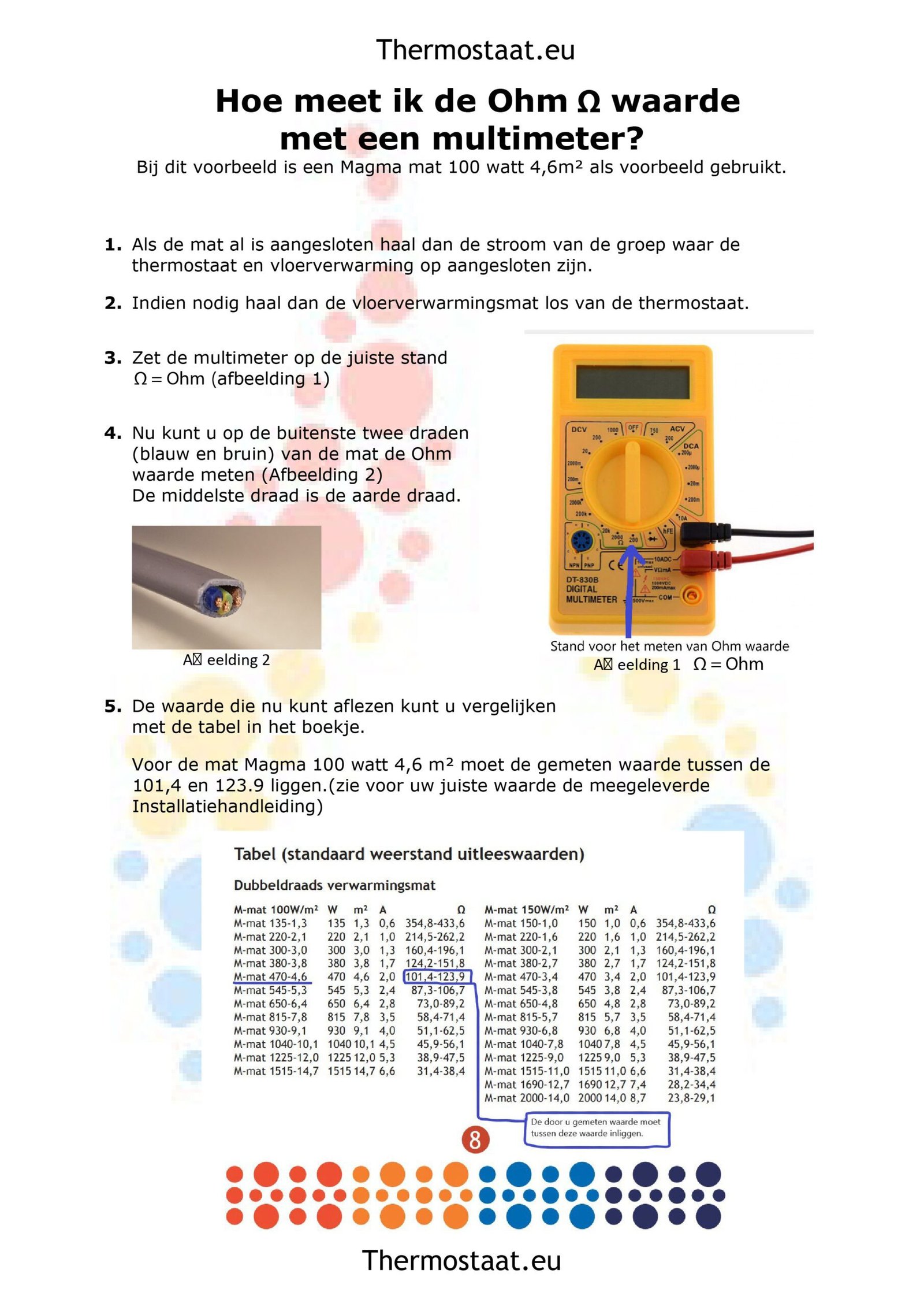

Hoe meet ik de ohm waarde van de elektrische vloerverwarming mat met een multimeter?
(bij aan klikken opent het pdf-bestand in een apart scherm).
De vloerverwarming mat moet op verschillende punten tijdens de installatie doorgemeten worden om er zeker van te zijn dat er geen beschadigingen plaats vinden. In het onderstaande document wordt dit stap voor stap uitgelegd.

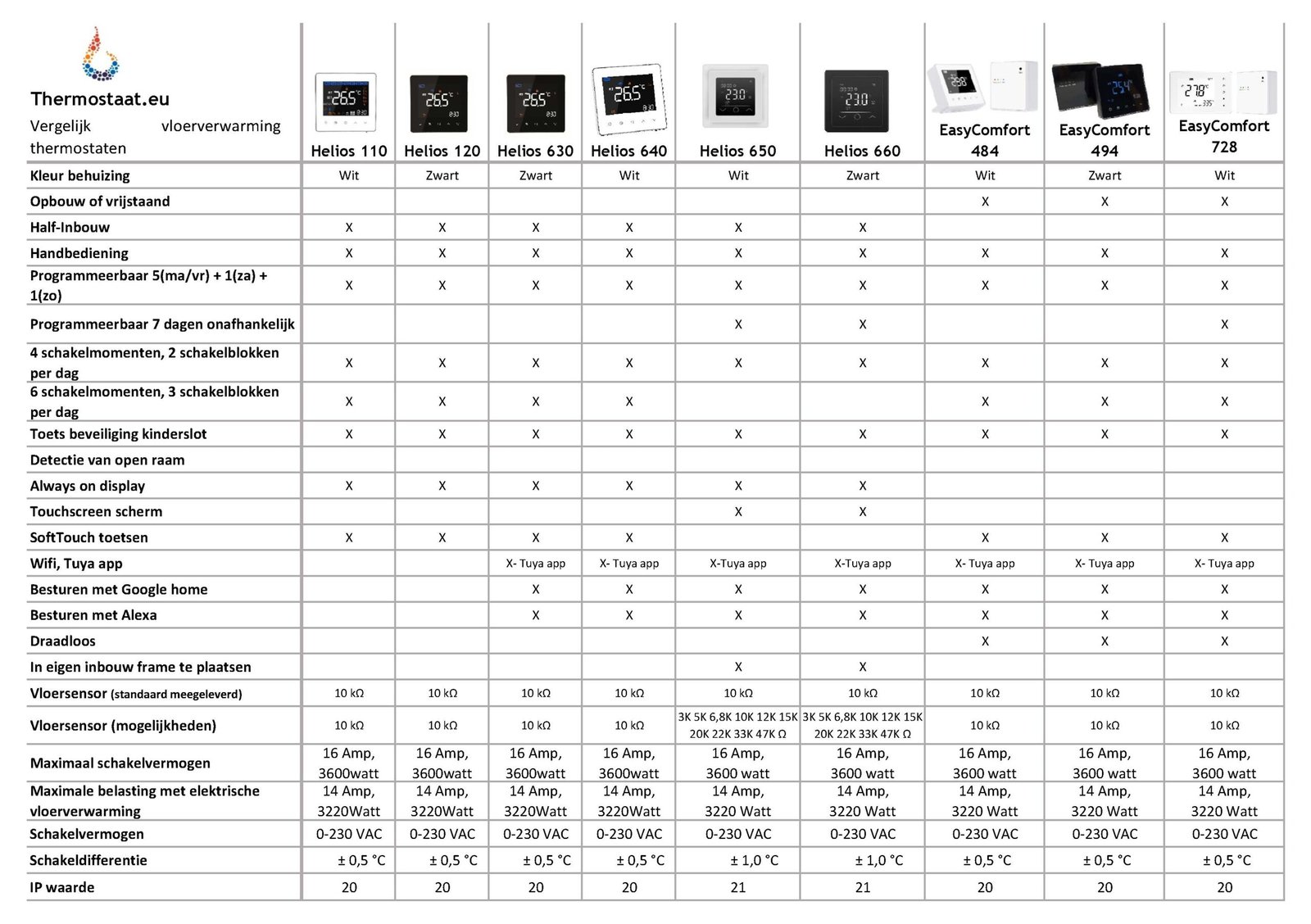

Verschil tussen vloerverwarming thermostaten
Vloersensor vervangen
Meest voorkomend
Vloer sensoren hebben verschillende ohm waardes, de meest voorkomende waardes zijn:
10, 100, 3, 5, 6,8, 12, 15, 20, 22, 33, en 47 Kohm.
Deze waardes zijn altijd afhankelijk van het merk en type van de thermostaat.
Vervangen
Bij het vervangen moet je dus altijd kijken met welke waarde de thermostaat werkt. Heb je een thermostaat die je gaat vervangen en is er een vloersensor gebruikt? Kijk dan of de nieuwe thermostaat met dezelfde waardes werkt. Anders kan je een heel andere temperatuur aflezing krijgen. Voorbeeld: i.p.v. 20°C leest de thermostaat bijvoorbeeld 48°C. Als je nu het programma van de thermostaat gebruikt zal de thermostaat nooit op de juiste temperatuur inschakelen.
Welke sensor heb ik
Wij werken sinds 2022 alleen nog maar met 10 Kohm sensoren bij alle thermostaten. Heeft u een ouder model dan kan daar waarschijnlijk ook een 10 Kohm sensor op aangesloten worden. Maar neem bij twijfel contact op met onze helpdesk voor meer informatie. Het is belangrijk dat u het factuur nummer van uw order of de naam van de thermostaat weet als u met ons belt of mailt.
Hoe vervang ik een thermostaat voor elektrische verwarmen
Thermostaat vervangen
Bij het vervangen van een thermostaat voor elektrische vloerverwarming is de vloersensor bepalend. (De Ohm waarde en B waarde)
De sensorwaarde verschilt per merk en type thermostaat, zie vloersensor vervangen. Wij werken sinds 2022 bij alle thermostaten met 10 Kohm sensoren. Al onze elektrische vloerverwarming thermostaten hebben een 230/240 netvoeding aansluiting en schakelen maximaal 250 Volt tot 16 Amper.
Sensor vervangen
Als de sensor vervangen kan worden kan de thermostaat vervangen worden door iedere thermostaat die een 230/240 netvoeding aansluiting en schakelen maximaal 250 Volt tot 16 ampère heeft.
Sensor vervangen niet mogelijk
Kan de vloersensor niet vervangen worden dan moet er eerst gekeken worden welke Ohm waarde de vloersensor heeft. Iedere thermostaat met die met dezelfde sensor waarde kan hier op aangesloten worden.
Universeel
Heeft de vloersensor geen waarde van 10 Kohm kijk dan eens naar de Helios 650 of 660 deze thermostaten hebben meer aansluitmogelijkheden voor de sensor.
Neem contact op met onze helpdesk voor meer informatie of hulp bij de juiste thermostaat vinden. Tel. 0299-463763
Verschil CV thermostaten
Er zijn momenteel 2 verschillende systemen: een AAN/UIT thermostaat en een modulerende thermostaat (ook wel OTP genoemd)
Beide systemen hebben een 2 draad aansluiting, echter sommige oude CV thermostaten hebben nog een 3 draad aansluiting.
De meeste ketels beschikken over beide aansluitingen en in de meeste gevallen kunnen beide type thermostaten dus wordn aangesloten (niet gelijktijdig)
Al onze CV-ketel, stadsverwarming en warmtepomp aan/uit thermostaten schakelen alles van 0 tot 240 Volt tot 5 Amper.
Neem contact op met onze helpdesk voor meer informatie. Tel. 0299-463763

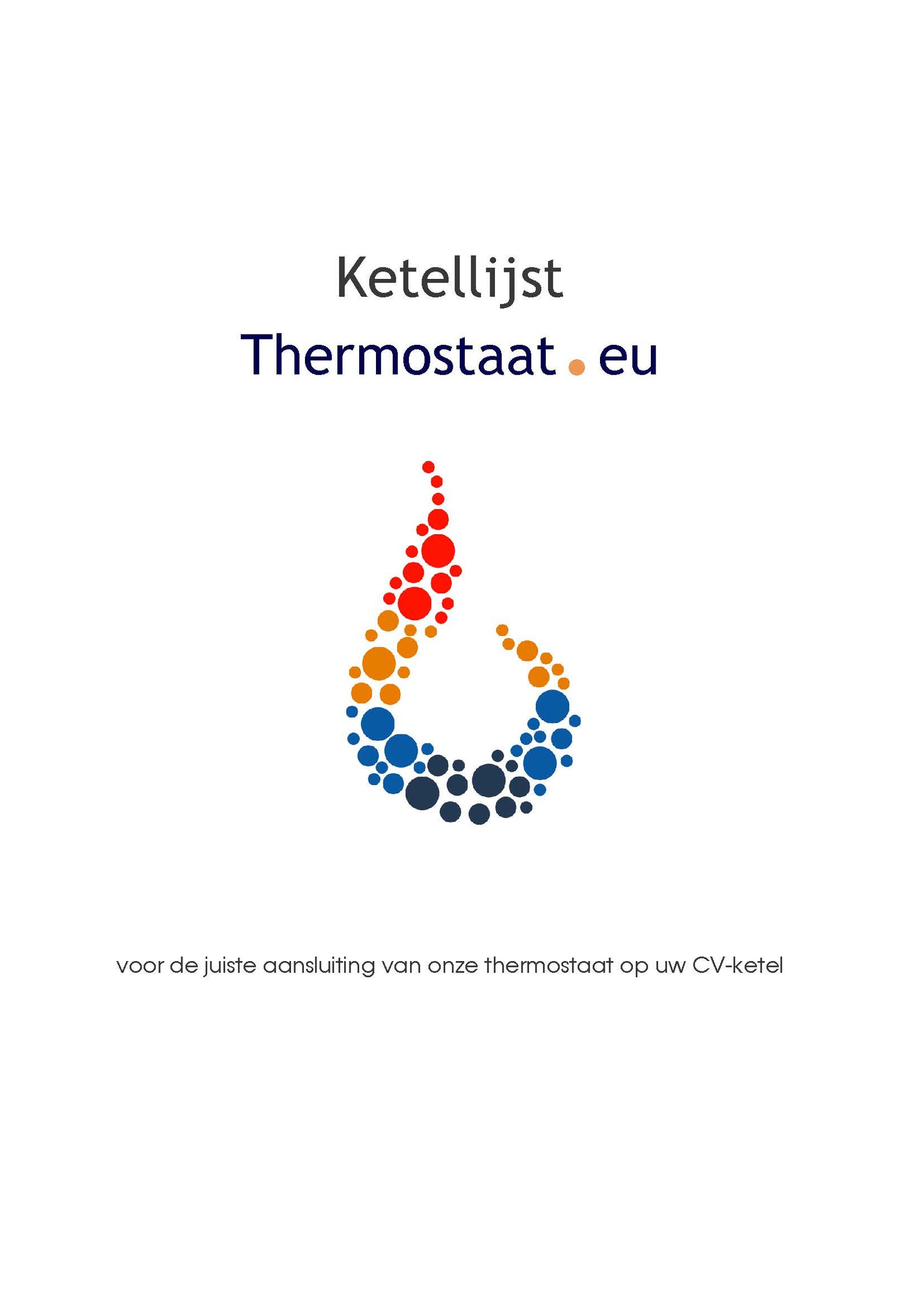

Ketellijst
voor de aansluitpunten die vanaf de cv ketel naar de thermostaat gaan.
(bij aan klikken opent het pdf-bestand in een apart scherm)
De draden die op de thermostaat of interface worden aangesloten, zijn met uw cv-ketel verbonden. Het is heel simpel, de draden die voorheen op de oude thermostaat aangesloten zaten, zijn bij de ketel aangesloten op een aansluit strip. Deze aansluit strip bestaat uit kroonsteentjes die genummerd zijn en soms ook voorzien zijn van een letter of kleurcode. In de installatie handleiding van de cv- ketel kunt u terugvinden hoe u bij de aansluit strip op de cv-ketel kunt komen.U heeft de aan/uit aansluitpunten bij de cv-ketel nodig. Afhankelijk van waar de draden nu aangesloten zitten moeten deze dus omgezet worden naar de juiste aansluitpunten. Hoe om de twee draden worden aangesloten maakt niet uit zolang u maar de juiste twee aansluitpunten gebruikt.Trek uit voorzorg de stekker uit de ketel voor u begint en zorg dat alle apparatuur stroomloos is. Nadat u alles goed heeft aangesloten kunt u door een warmte vraag bij de thermostaat controleren of alles werkt. Hou er wel rekening mee dat de meeste ketels een pendel beveiliging hebben. Bij veel heen en weer schakelen kan het zijn dat de ketel de beveiliging inschakelt en u +/- een kwartier moet wachten voordat de ketel weer inschakelt.
Hoe vervang ik een CV thermostaat
Thermostaat voor cv vervangen
Er zijn momenteel 2 verschillende systemen, AAN/UIT en modulerend (ook wel OTP genoemd).
- Bij een AAN/UIT thermostaat verwarmt de cv-ketel op volledig vermogen en berekend de thermostaat wanneer de cv ketel kan in en uitschakelen. Dit op basis van berekening van de warmte toenamen in de tijd.
- Bij een modulerende/OTP thermostaat zorgt het verschil in vraag en gemeten temperatuur voor het trapsgewijs harder of zachter stoken van de cv ketel.
Beide systemen hebben een 2 draad aansluiting, echter sommige oude CV thermostaten hebben nog een 3 draad aansluiting.
De draden hebben meestal geen polariteit en maken gebruik van de CV-ketel zwakstroom aansluiting, in Nederland meestal 24 Volt.
Vervangen is dus relatief eenvoudig, de 2 draden van de oude thermostaat aansluiten op de nieuwe thermostaat.
- Een AAN/UIT thermostaat kan dus bijna altijd op iedere CV-ketel, stadsverwarming en warmtepomp worden aangesloten.
- Een modulerende/OTP thermostaat kan alleen gebruikt worden als de cv ketel met dit protocol kan omgaan.
Al onze cv-ketel, stadsverwarming en warmtepomp aan/uit thermostaten schakelen alles van 0 tot 240 Volt tot 5 Amper.
Controleer vooraf altijd wat voor type cv-ketel je hebt, en schakel alle stroom voor je gaat beginnen uit, van de apparaten waarmee je gaat werken.
Hoe werkt een pompschakelaar

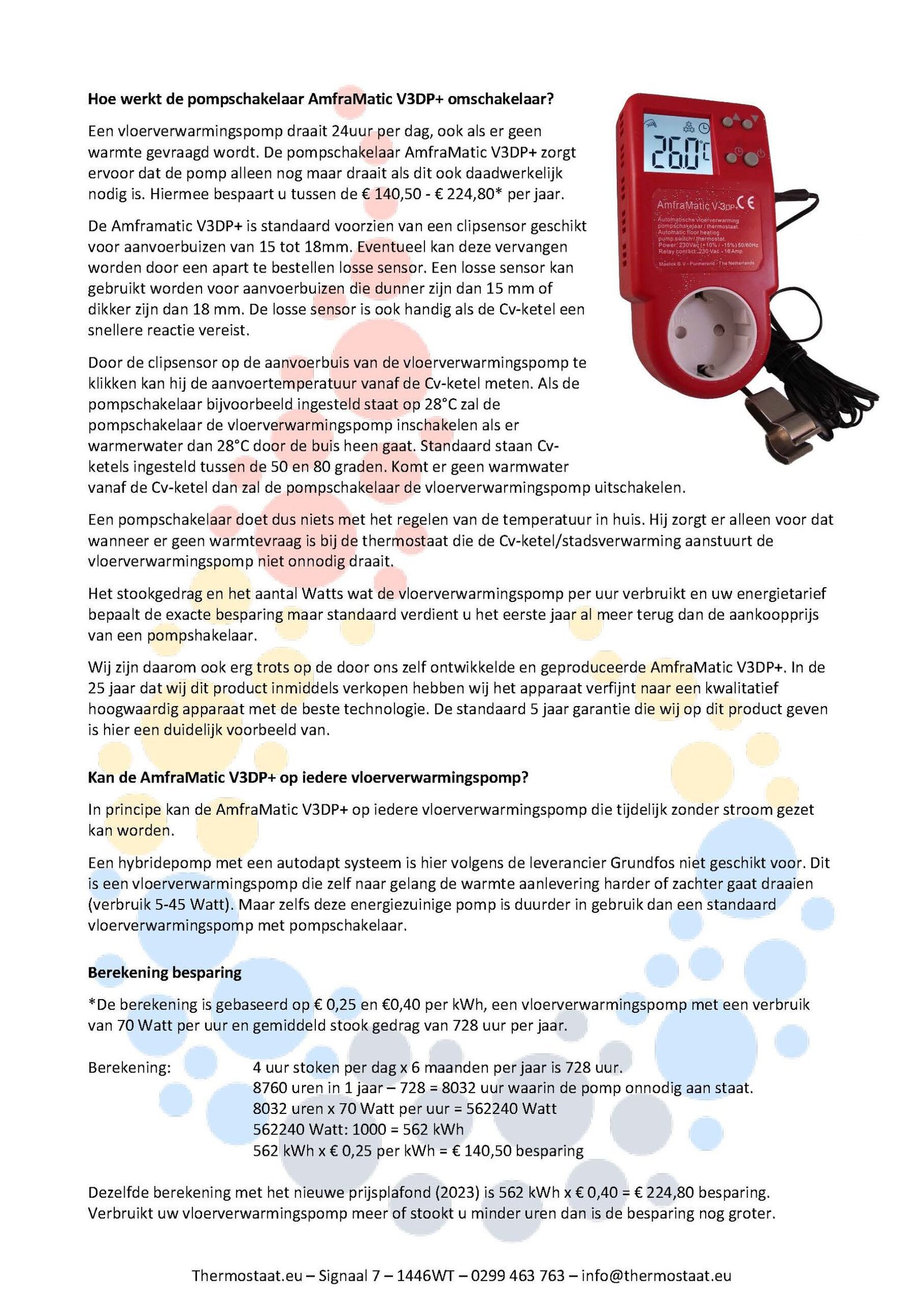

Hoe werkt de pompschakelaar AmfraMatic V3DP+ pompschakelaar?
Hoe-werkt-een-pompschakelaar-AmfraMatic V3DP+
(bij aan klikken opent het pdf-bestand in een apart scherm om te downloaden of te printen)
De rode Amframatic-V-3DP+ en V5+ zijn niet meer weg te denken uit de Nederlandse CV branche.
Al jaren de beste verkochte pompschakelaars inmiddels veel gekopieerd maar nooit met dezelfde kwaliteit.
Al meer dan 25 jaar besparen mensen met ons product op hun energie kosten.
En daar zijn wij best een beetje trots op.
Een door een Nederlands bedrijf in Nederland ontwikkeld product, met 5 jaar Nederlandse garantie.
Een vloerverwarmingspomp draait 24uur per dag, ook als er geen warmte gevraagd wordt. De pompschakelaar AmfraMatic V3DP+ zorgt ervoor dat de pomp alleen nog maar draait als dit ook daadwerkelijk nodig is. Hiermee bespaart u tussen de € 140,50 – € 224,80* per jaar.
De Amframatic V3DP+ is standaard voorzien van een clipsensor geschikt voor aanvoerbuizen van 15 tot 18mm. Eventueel kan deze vervangen worden door een apart te bestellen losse sensor. Een losse sensor kan gebruikt worden voor aanvoerbuizen die dunner zijn dan 15 mm of dikker zijn dan 18 mm. De losse sensor is ook handig als de Cv-ketel een snellere reactie vereist. Door de clipsensor op de aanvoerbuis van de vloerverwarmingspomp te klikken kan hij de aanvoertemperatuur vanaf de Cv-ketel meten. Als de pompschakelaar bijvoorbeeld ingesteld staat op 28°C zal de pompschakelaar de vloerverwarmingspomp inschakelen als er warmerwater dan 28°C door de buis heen gaat. Standaard staan Cv-ketels ingesteld tussen de 50 en 80 graden. Komt er geen warmwater vanaf de Cv-ketel dan zal de pompschakelaar de vloerverwarmingspomp uitschakelen.
Een pompschakelaar doet dus niets met het regelen van de temperatuur in huis. Hij zorgt er alleen voor dat wanneer er geen warmtevraag is bij de thermostaat die de Cv-ketel/stadsverwarming aanstuurt de vloerverwarmingspomp niet onnodig draait. Het stookgedrag en het aantal Watts wat de vloerverwarmingspomp per uur verbruikt en uw energietarief bepaalt de exacte besparing maar standaard verdient u het eerste jaar al meer terug dan de aankoopprijs van een pompshakelaar. Wij zijn daarom ook erg trots op de door ons zelf ontwikkelde en geproduceerde AmfraMatic V3DP+. In de 25 jaar dat wij dit product inmiddels verkopen hebben wij het apparaat verfijnt naar een kwalitatief hoogwaardig apparaat met de beste technologie. De standaard 5 jaar garantie die wij op dit product geven is hier een duidelijk voorbeeld van.
Kan de AmfraMatic V3DP+ op iedere vloerverwarmingspomp?
In principe kan de AmfraMatic V3DP+ op iedere vloerverwarmingspomp die tijdelijk zonder stroom gezet kan worden. Een hybridepomp met een autodapt systeem is hier volgens de leverancier Grundfos niet geschikt voor. Dit is een vloerverwarmingspomp die zelf naar gelang de warmte aanlevering harder of zachter gaat draaien (verbruik 5-45 Watt). Maar zelfs deze energiezuinige pomp is duurder in gebruik dan een standaard vloerverwarmingspomp met pompschakelaar.
* de besparing is afhankelijk van de energie prijs en het verbruik van de vloerverwarmingspomp
Wat zijn de voordelen van een pompschakelaar in het kort
Energie besparen
Een pompschakelaar zorgt er voor dat de vloerverwarmingspomp niet 24 uur per dag draait. Hierdoor bespaard hij energie (23 uur en 57 minuten per dag).
Warmte behouden
Tevens zorgt hij ervoor dat het warme water wat door de vloer gepompt is in de vloer blijft. De pompschakelaar schakelt de pomp uit als de cv geen warm water meer levert. Hierdoor stopt het water met rond pompen en blijft de warmte hangen. Het koude mengwater kan zo niet in de buizen van de vloerverwarming komen.
Vastzitten pomp voorkomen
Als de vloerverwarmingspomp 24 uur geen warm water ontvangt zal de pompschakelaar enkele minuten inschakelen om vast zitten van de pomp te voorkomen.
Lees voor meer informatie Hoe werkt een pompschakelaar
